    氣力輸送系統一問一答

    來源：嘉燕   發布時間：2023-03-30  瀏覽次數:
    氣力輸送設備主要用于粉末顆粒的密封輸送，依據流態化理論建立起來的氣力輸送使得粉體材料在各工藝單元及設備間輸送的更理想。


    氣力輸送系統簡圖（圖片來源：馬愛純等.氣力輸送管道壓降預測影響的數值模擬研究）

     什么是氣力輸送系統？
     氣力輸送系統是依靠空氣流動將干燥的散狀固體粒子或顆粒物料輸送到指定地點的一種輸送裝置。其原理是利用輸送風機在密封管道內產生與外界大氣壓不同的壓力，形成壓力差。這個壓力差值賦予了空氣流動的能量，使得空氣能夠以氣流的形式攜帶小顆粒固體（例如：煤灰）一起順著管道向前。

    氣力輸送系統有什么特點？
    優點：
    1. 輸送管道占地面積最小。
    2. 管路柔性靈活，設備投資少。可以因地制宜選擇最優方案；如進行由數點集中送往一處，或由一處分散送往數點的遠距離操作。
    3. 清潔、低污染。密封系統能防止被輸送物對環境的污染；通過合理的設計，能使得氣力輸送系統做到真正的無塵，這在負壓輸送中尤為明顯。
    4. 輸送效率高，可將輸送過程與工藝過程相結合，簡化工藝設備和過程。
    5. 作業人員與輸送量無關，人員配置可以最少，管理方便。
    6. 可用于長距離輸送。
    7. 對于化學性能不穩定的物料，可以采用惰性氣體輸送。
    缺點：
    與其他輸送形式相比，氣力輸送的缺點是動力消耗大，稀相氣力輸送的動力消耗為斗式提升機的2~4倍，為帶式輸送機的15~40倍。而且，輸送距離愈近，這種現象愈明顯。

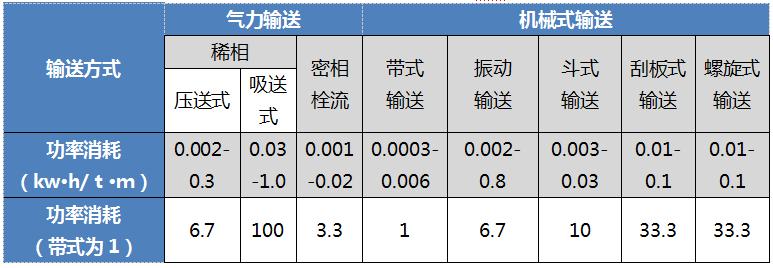

    氣力輸送與機械式輸送的比較


    此外，伴隨高速高能耗的運行，氣力輸送也存在設備磨損和被輸送物的破損問題。物料特性如堆積密度、粒度、硬度、休止角、磨琢性等的微小變化，都能造成操作上的困難。而且輸送距離、應用均受到一定限制。

    氣力輸送有那些類別？
    氣力輸送系統有多種不同的分類方法，可按氣力輸送的輸送裝置型式、體現氣力輸送的實質來分類，也可按狀態相圖來分類。對于不同類型的氣力輸送系統，其流動差異很大，相互間的流動規律也不能通用。

    按輸送實質分類
    從氣力輸送實質考慮來分類，有按料、氣兩相數量比分類；按料、氣兩相流體力學特征分類；按料、氣兩相運動特征分類；按裝置特征分類等幾種分類法。

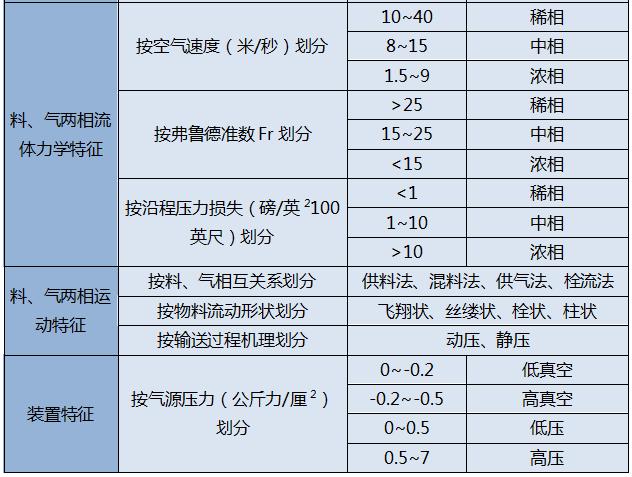

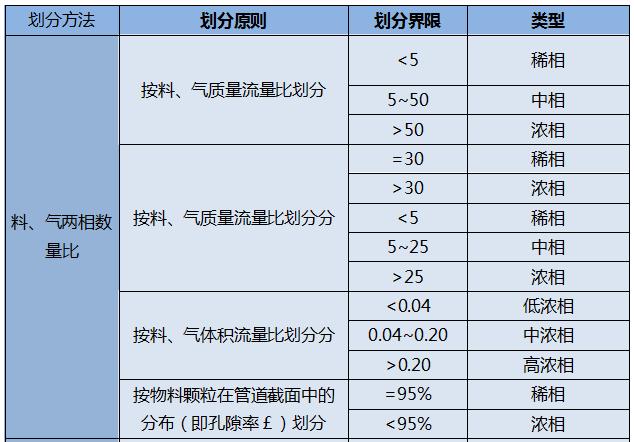

    氣力輸送分類方法一覽表



    概括起來，現有的氣力輸送系統可分為四類：
    1.稀相氣力輸送
    氣流速度較高，物料懸浮在鉛垂管中呈均勻分布，在水平管中呈飛翔狀態，空隙率很大。物料的輸送主要依靠由較高速度的空氣所形成的動能，因而也稱稀相動壓輸送。
    特點：該輸送方式由于流速高而物料質量流率較小，因此顆粒與管道碰撞摩擦劇烈，從而能耗和輸送系統的磨損都比較大，生產效率低下，適合于輸送質量和粒度較小、流動性強的物料。

    2.濃相動壓氣力輸送
    氣流速度在8～15m/s之間。物料在管內已不再均勻分布，而呈密集狀態，但管道并未被物料堵塞，因而依然依靠空氣的動能來輸送，稱為濃相動壓輸送。
    這類流動狀態的氣送裝置有：高壓壓送、高真空吸送和流態化輸送。料氣比的變化范圍很大，高壓壓送與高真空吸送的料氣比大致在15～50之間，流動狀態呈脈動集團流。而對于易輸送的粉料，料氣比可高達200以上，呈流態化輸送。

    3.濃相靜壓氣力輸送
    物料密集而栓塞管道，依靠氣流的靜壓來輸送物料，稱為濃相靜壓氣力輸送。可分為柱流和栓流兩種。
    柱流氣力輸送密集狀物料連綿不斷地充塞管道內而形成料柱，其運動速度較低，一般僅0.2~2m/s。但僅能用于30m以內的短距離輸送。
    栓流氣力輸送人為地把料柱預先切割成較短的料柱，輸送時，氣栓與料栓相間分開。從而可以提高輸送速度，降低輸送壓力，減少動力消耗，以及增加輸送距離，是目前最好的中距離輸送方法。

    4.筒式氣力輸送
    將需要輸送的物料、物件裝入傳輸筒或筒車內，利用空氣的靜壓使傳輸筒在管道內飛速滑行的一種輸送方式，用于既難于懸浮，而本身又無法成栓的成件貨物輸送。 這種輸送方式應用面小，適用于特定場合。

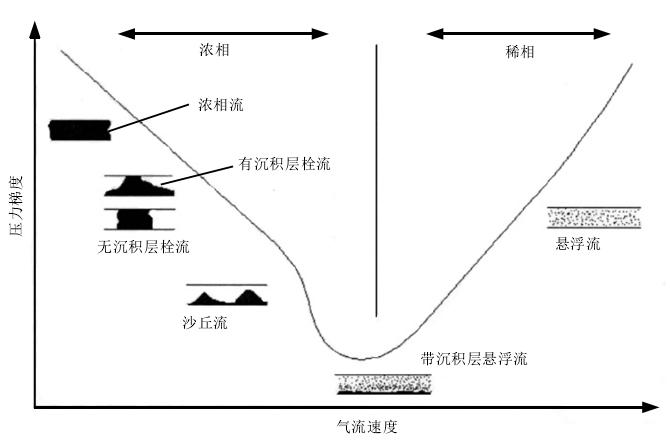

    氣流速度與流型之間的關系

    按輸送裝置型式分類
    負壓（吸送）輸送系統
    負壓（吸送）輸送系統是利用輸送系統終點的風機抽吸系統內的空氣，在系統中形成低于大氣壓的負壓氣流，物料與空氣同時從吸嘴進入系統內并隨氣流到達系統終點，最后經過濾分離將空氣排放到大氣中。

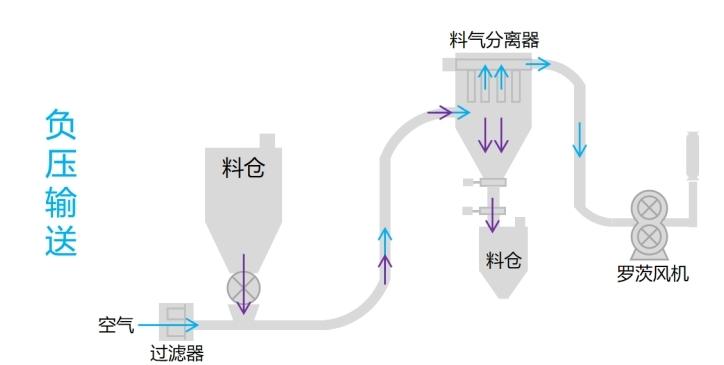

    吸送式氣力輸送裝置

    特點：負壓輸送系統是比較理想的系統，由于輸送管道中的壓力低于大氣壓，因此不存在管道內氣體向外漏的問題，因而比較適合于對有毒或者有害物料的輸送。

    正壓（壓送）輸送系統
    壓輸送系統是氣力輸送的最基本形式。在系統中，利用輸送系統起點處的風機等氣源設備，將高于大氣壓的壓縮空氣通入輸送系統中，同時物料定量送入高速運行的氣流中，在氣流的帶動下，物料到達輸送系統終點經過濾后，物料與空氣分離，物料進入料倉，空氣排入大氣。

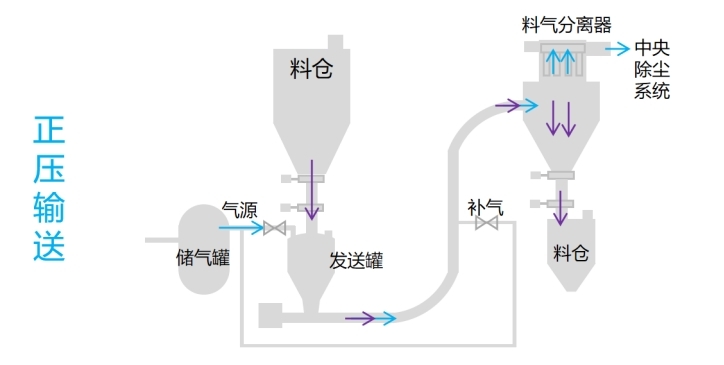

    壓送式氣力輸送裝置

    特點：正壓輸送主要用于將物料輸送到一個或幾個料倉的工況。與負壓輸送系統相比，正壓輸送系統具有比較高的容量并且適合于較遠距離的輸送。
    混合輸送系統
    混合輸送系統是在同一輸送系統中既有正壓又有負壓，利用兩種不同系統的優勢，因而可以應用于比較復雜的輸送中?；旌舷到y(tǒng)可以是壓一送式，也可以是送一壓式的輸送組合系統。
    特點：能夠完成較長距離的輸送，而結構及管道內的氣流變化也更加復雜，同時也易造成輸送系統尤其是風機的磨損。

    氣力輸送系統如何選用？
    氣力輸送中不同輸送模式的出現主要由三方面的因素綜合決定的：
    1. 兩相物性（如氣體密度、粘度、顆粒密度、粒徑分布、形狀、大小，硬度以及松散堆積密度等）
    2. 操作條件（如輸送量、氣體速度、固相含量、操作溫度、壓力等）
    3. 過程設備（如輸送管道形狀、大小、相對位置及方向、供料裝置的類型等）

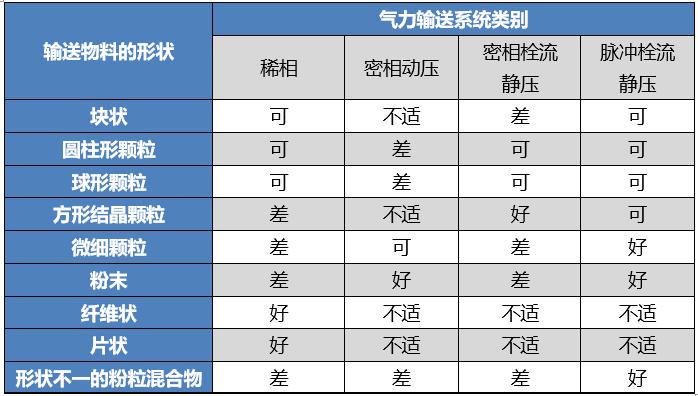

    不同形狀的物料與氣力輸送系統類別的選用關系

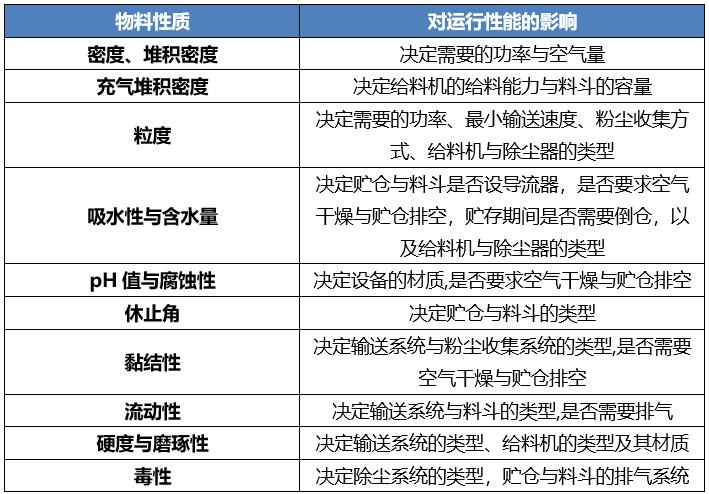

    物料性質對氣力輸送系統運行性能的影響


    在物料的氣力輸送過程中，影響氣力輸送的物料、工藝、系統方面的因素往往是彼此關聯的，而且，各種影響氣力輸送因素的本身也與多種條件有關，這就使得在對氣力輸送系統進行分析時，要全面、精確的對輸送系統進行了解與把握變得十分困難。因此，在現場應用與實驗分析時，應當根據不同的輸送介質、應用場合以及外界條件，對影響氣力輸送效果的各個可把握的因素進行著重考慮，并對影響氣力輸送效果但目前卻無法把握的因素予以估計，給出其影響程度，通過逐步的實驗與分析，不斷促進氣力輸送技術的完善與發展。
