廣東嘉燕工程技術(shù)有限公司GUANGDONG JIAYAN Engineering&Technology Co.,LTD
一、閥門材料一般要求
1、閥體、閥蓋、法蘭的材料，應(yīng)根據(jù)使用條件和制造要求選用，并應(yīng)符合 GB 12228、GB 12229、GB 12230 和 GB 3077 的規(guī)定。
2、螺母、螺栓、螺柱材料可用 A5、25、35、30CrMoA 和 40MnVB 等，應(yīng)根據(jù)使用壓力和溫度選用，并應(yīng)符合 GB 700、GB 699 和 GB 3077 的規(guī)定。
3、精密鑄造件不得用于公稱壓力 PN > 10.0MPa 的閥門。
4、對下列各種情況應(yīng)注意材料可能發(fā)生石墨化：
碳素鋼約高于 425℃ 時(shí)；
碳鉬鋼約高于 470℃ 時(shí)；
鉻鉬鋼（含鉻 0.6% 以下）約高于 525℃ 時(shí)。
5、下列各種情況應(yīng)注意可能發(fā)生的過氧反應(yīng)（起氧化皮）：
約高于 565℃ 以上的 1Cr-0.5Mo 鋼、1.25Cr-0.5Mo 鋼、2Cr-1Mo 鋼和 3Cr-1Mo 鋼；
約高于 595℃ 以上的 5Cr-0.5Mo 鋼。
二、主要零件材料選用規(guī)定
1、用于輸送介質(zhì)溫度為 -20~425℃ 的碳素鋼制閥門的主要零件材料，應(yīng)符合《表 1》的規(guī)定。
2、用于輸送介質(zhì)溫度低于或等于 540℃ 的合金鋼制閥門的主要零件材料，應(yīng)符合《表 2》的規(guī)定。
3、用于輸送介質(zhì)溫度低于或等于 550℃ 的合金鋼制閥門的主要材料，應(yīng)符合《表 3》的規(guī)定。
4、用于輸送介質(zhì)溫度低于或等于 200℃ 的不銹耐酸鋼制閥門的主要零件材料，應(yīng)符合《表 4》的規(guī)定。
5、用于 A、B 級管道且啟閉頻繁的楔式閘閥的密封面材質(zhì)，應(yīng)選用硬質(zhì)合金材料。
6、對輸送腐蝕性介質(zhì)管道閥門的主要零件材料如有特殊要求時(shí)，應(yīng)在訂貨時(shí)提出。
7、與閥蓋分開的合金鋼，不銹鋼制閥門支架材料，應(yīng)為碳鋼或按訂貨要求確定。
8、閥門填料和墊片的生產(chǎn)廠，必須經(jīng)有關(guān)密封檢測單位對其產(chǎn)品進(jìn)行性能測試，技術(shù)性能應(yīng)符合以下規(guī)定：
墊片本體表面不應(yīng)有傷痕，凹凸不平和銹斑等缺陷；
非金屬帶應(yīng)均勻突出于金屬帶，并應(yīng)光潔平整；
墊片不得進(jìn)行預(yù)壓或其他加工，焊點(diǎn)不應(yīng)有虛焊和過燒等缺陷。

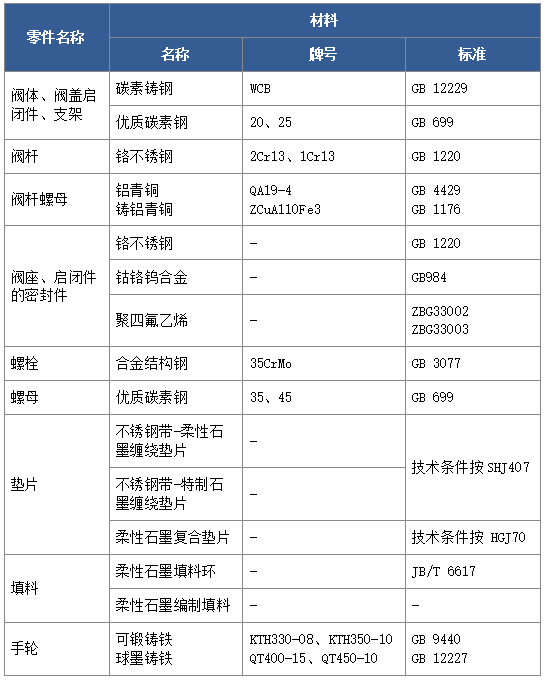

《表 1》 碳素鋼制閥門的主要零件材料
注：
1、墊片、填料也可按用戶要求選用
2、閥座、啟閉件的密封面選用其他非金屬密封材料時(shí)，應(yīng)注明
3、柔性石墨填料環(huán)，必須與柔性石墨編制填料組合裝配

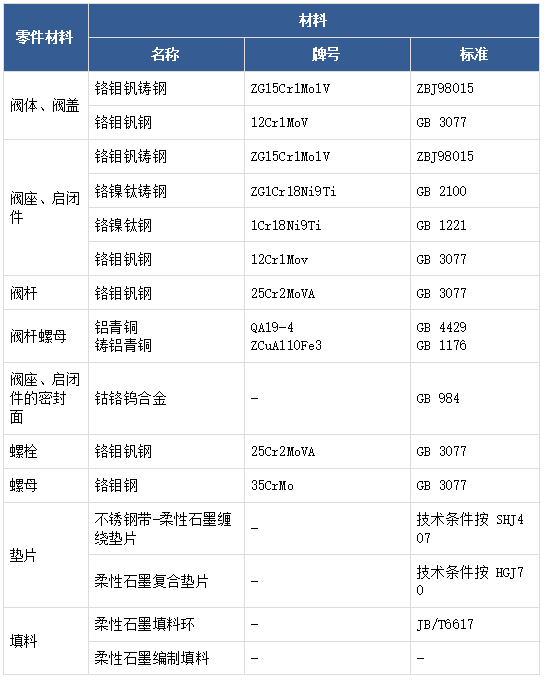

《表 2》 合金鋼制閥門的主要零件材料
注：
1、墊片、填料也可按用戶要求選用
2、柔性石墨填料環(huán)，必須與柔性石墨編制填料組合裝配

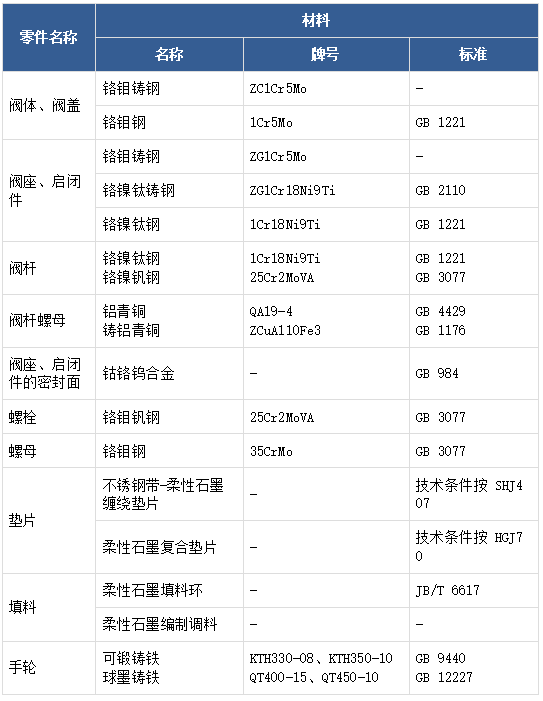

《表 3》 合金鋼制閥門的主要零件材料

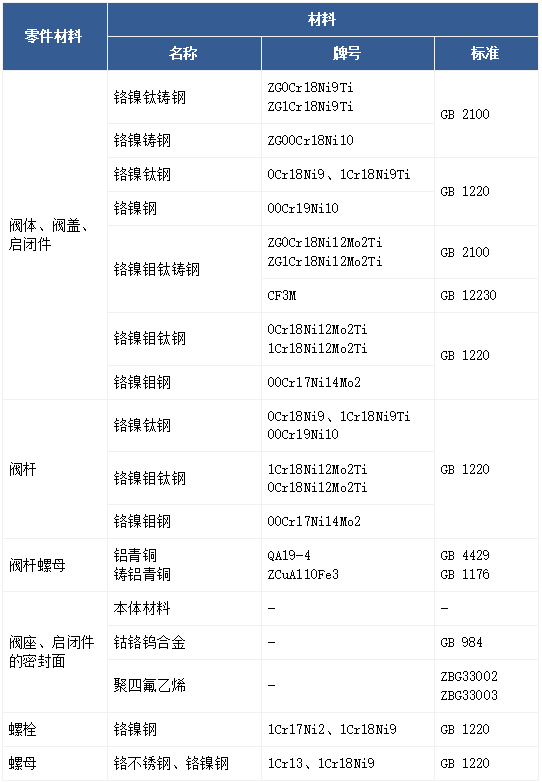

《表 4》 不銹耐酸鋼制閥門的主要零件材料
| 電話： 0752-2369455 |
駐大亞灣辦事處：13352669509（陳經(jīng)理） |
| 郵編： 516000 | 駐海南辦事處：18129718395（許經(jīng)理） |
| 企業(yè)郵箱： jiayanhz@163.com | 駐大連辦事處: 0752-2369455 |
| 地址：中國 廣東 惠州市惠城區(qū)江北云山西路德威大廈609 | |
| 駐大亞灣辦事處：大亞灣經(jīng)濟(jì)開發(fā)區(qū)南山國際大廈A座801-802 |
